تنظیم فرمان سه بعدی با تنظیم دستی بوم و دوربین 8.3MP (4K) و مانیتور 32 اینچ مدل MWA2402

تجهیزات تعمیرگاهیخودروفرمان و چرختنظیم فرمان

تنظیم فرمان سه بعدی با تنظیم دستی بوم و دوربین 8.3MP (4K) و مانیتور 32 اینچ مدل MWA2402

این دستگاه با استفاده از تکنولـوژی پـردازش تصـویـر و بینایی ماشـین، زوایـای
چرخ های خودرو را با سرعت و دقت بسیار بالا اندازه گیری و نمایش می دهد.

♦ استفاده از تکنولوژی بینایی ماشین در الگوریتم اندازه گیری جهت دستیابی به سرعت و دقت بالا.

♦ اندازه گیری زوایای اصلی چرخها بعلاوه سایر اطلاعات فیزیکی خودرو: فاصله بین چرخها، فاصله بین محور جلو و عقب، قطر چرخها, میزان انحراف محورهای خودرو.

♦ اندازه گیری زوایای toe و camber فقط با یکبار هل دادن خودرو و برگشت آن.

♦ نمایش همزمان تمام زوایای چهارچرخ با دقت 0.1 درجه

♦ جبران سازی تاب چرخ به طور اتوماتیک توسط نرم افزار

♦ تشخص عدم انطباق سایز لاستیک ها.

♦ دارای پایگاه داده بیش از 25000 خودرو: امریکایی، اروپایی، آسیایی و ایرانی (پشتیبانی بیش از 95% خودروهای جهان و تمامی خودرو های داخلی)

♦ امکان اضافه کردن آسان خودروی جدید به پایگاه داده (از طریق تست خودروی جدید یا سایت رایان خودرو)

♦ بدون نیاز به کالیبراسیون مجدد.

♦ قابل استفاده در شرایط مختلف نور محیطی.

♦ نمایش گرافیکی از نتایج بدست آمده.

♦ نصب آسان، هزینه نگهداری پایین و بی نیاز از آموزش

♦ امکان تهیه گزارش چاپی برای مشتری (چاپگر اختیاری)

♦ قابلیت نمایش روی تلویزیون یا پرده توسط پروژکتور سینمایی

♦ مناسب برای خودروهای سبک و سنگین

♦ قابلیت بکارگیری جک چهارستون، جک قیچی و یا چال سرویس (استفاده از این دستگاه بیشتر برای چال سرویس پیشنهاد میشود)

امکانات دستگاه تنظیم فرمان :

Ο مجهز به پترن ها (target) و گیره های سبک و مقاوم

Ο طراحی زیبا و منحصر بفرد گیره ها :دارای چهار چنگک فولادی آبکاری شده با درجه سختی بالا و مکانیزم نصب سریع، مناسب برای رینگهای آهنی یا آلومینیومی.

Ο قابلت تبدیل گیره ها برای رینگهای بزرگتر تا سایز 24 اینچ (اختیاری)

Ο دارای صفحه گردان (turntable) از جنس آلومینیم آلیاژی مقاوم و سبک با مکانیزم لغزش ساچمه ای Hard Bearing

Ο دارای قفل ترمز و فرمان با آبکاری کروم

• اندازه گیـری همزمان زوایـا در خلال تنظیم
• سیستم اندازه گیری بدون وقفه (Real Time Measurement)

• اندازه گیـری اطلاعات ابعـادی خـودروها مانند فاصلـه بیـن چـرخ ها، فاصله بین محورها، میـزان انحراف محـورهای خودرو، شعاع هر یک از چرخ ها و محل قرارگیری آن ها
• جبران سازی انحراف چرخ به طور اتوماتیک توسط کامپیوتر (Runout)
• قابلیت نمایش روی تلویزیون یا پرده توسط پروژکتور سینمایی (جهت آموزش- اختیاری)
• امکان نصب روی ستون ثابت

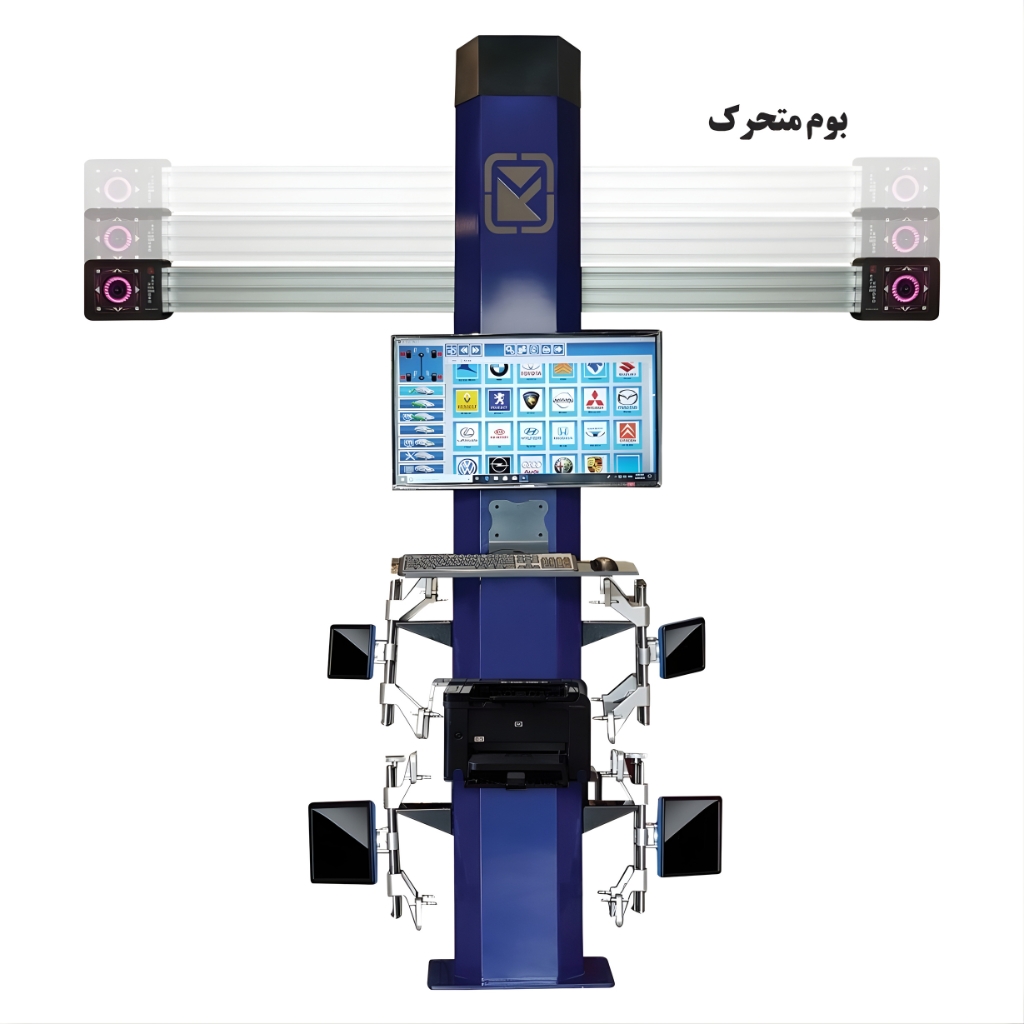

• امکان نصب روی ستون با بوم متحرک
- پسوند (A-) : حرکت بوم از طریق کامپیوتر توسط کاربر
- پسوند (S-) : حرکت هوشمند بوم توسط کامپیوتر همراه با بالا رفتن جک
• امکان نصب روی سازه با قابلیت جا به‌ جایی ( مناسب برای خط تولید )

سیستم بینایی:

•    دوربین های مادون قرمز با قدرت تفکیک بالا
-(2402:8.3Mpix)(2401:5Mpix) - (2400:1.3Mpix)
•    مجهز به فیلتر و emmiter های مادون قرمز
•    دارای LED هایی جهت راهنمـایی عملیـات برنامـه

الگو ها و گیره اتصال الگو به چرخ:

• مجهز به الگو ها و گیره اتصال سبک، مقاوم و مستحکم
• طـراحـی زیبـا و منحصــر بـه فـرد گیــره ها: دارای چهـار چنگک فـولادی
آبـکـاری شـده بـا درجـه سختـی بالا و مکانیـزم نصـب سـریـع، مناسـب بـرای
رینگ های آهنی یا آلومینیومی بدون آسیب رساندن به رینگ چرخ
• امکان تبدیل گیره ها برای رینگ های بزرگتر تا اندازه 24 اینچ
• الگوهای مجهز به فیلتر مادون قرمز برای افزایش کیفیت تصویر در مدل 2401

مشخصات نرم افزاری:
دارای بانک اطلاعاتی گسترده، شامل اطلاعات بیش از 20000 خودرو از سراسر جهان
(آمریکایی، اروپایی، آسیایی و ایرانی)
قابلیت اضافه کردن خودروی جدیـد به بانک اطلاعاتی و ویرایش آن توسط کاربـر

محاسبه زوایای Toe و Camber به دو صورت استاتیک و دینامیک
• محاسبه زوایا تو و کمبر بصورت دینامیک:
نیازمند به حرکت دادن خودرو، دقت محاسبات بالا و حذف تاب رینگ
• محاسبه زاویه تو و کمبر به صورت استاتیک:
برای تست های سریع، بدون نیاز به حرکت دادن خودرو
مناسب برای خودروهای با رینگ بدون نقص و در شرایط Quick Service
و خطوط تولیـد خـودروسـازیهـا
