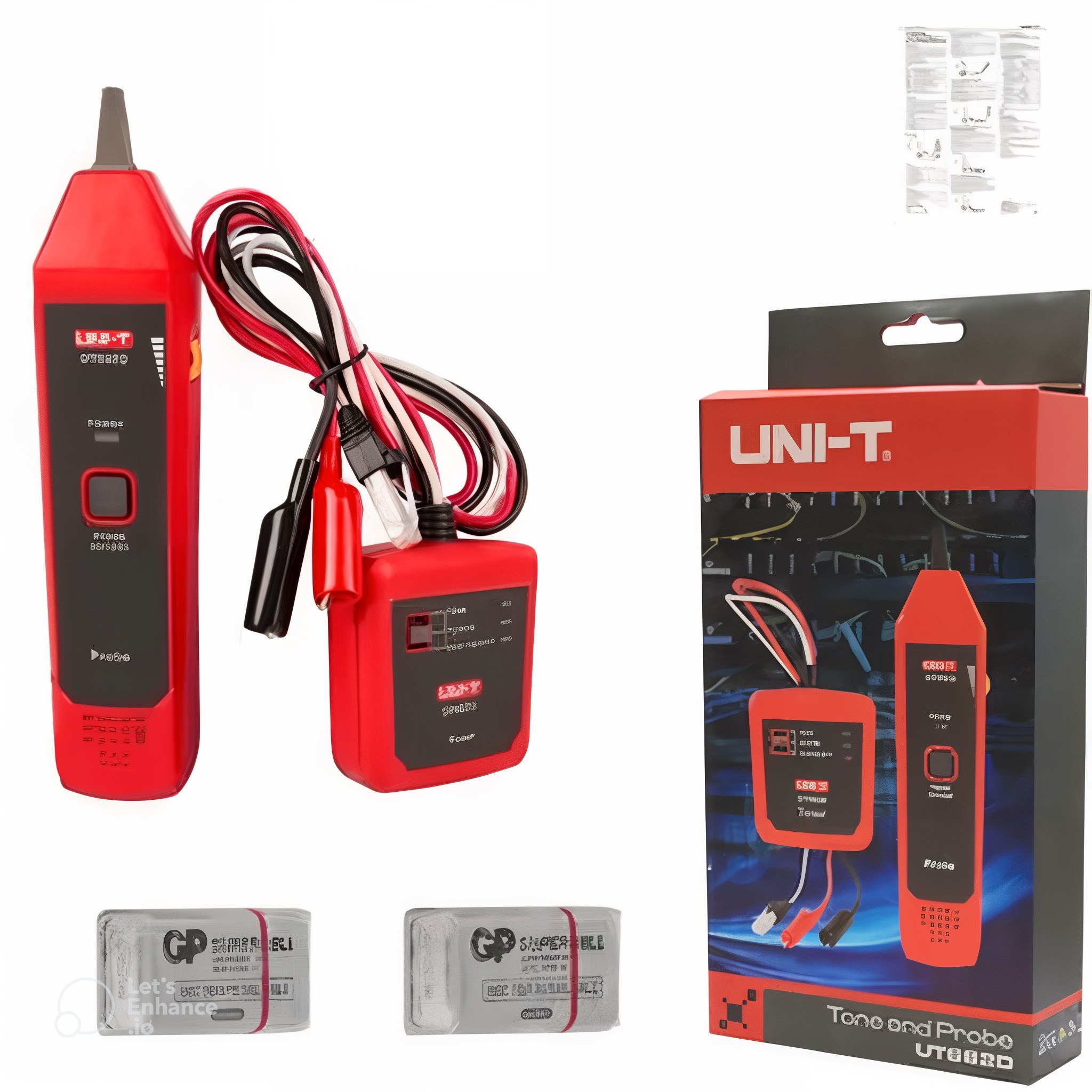

ردیاب کابل UT682D برند یونیتی ابزاری دقیق و با کیفیت جهت ردیابی کابل و خطوط تلفن می باشد. این دستگاه از یک گیرنده و یک فرستنده مجزا از هم تشکیل شده است.بر روی دستگاه فرستنده یک کابل اتصال RJ11 جهت ردیابی خطوط تلفن و دو تست لید جهت اتصال به دستگاه یا کابل مورد نظر قرار داد. نشانگرهای LED به کار رفته روی فرستنده جهت نمایش وضعیت کابل مورد نظر می باشد. علاوه بر این دکمه تنظیم حساسیت و صدا در دستگاه گیرنده به کاربر این امکان را می دهد به صورت دقیق تر کابل های شبکه و تلفن را ردیابی کند.
در این دستگاه از یک عدد باتری 9 ولتی در دستگاه گیرنده و یک عدد باتری 9 ولتی در دستگاه فرستنده استفاده شده است.
مشخصات فنی
انواع کابل ها و سیم های قابل ردیابی:Telephone line\twisted-pair\electric wire
حداکثر فاصله ردیابی سیم تلفن:≥3000m
نمایش قطبیت برای کابل تلفن در رنج: ± (5V~52V) , DCV
فرستنده
ولتاژ خروجی دستگاه فرستنده:8V DC with a new battery
منبع تغذیه دستگاه فرستنده: باتری 9 ولتی
دستگاه گیرنده
منبع تغذیه دستگاه رسیور:باتری 9 ولتی
حداکثر جریان حالت استند بای دستگاه رسیور:~10mA
حداکثر جریان کاری دستگاه رسیور:<40mA (AC, RMS)
حفاظت از ولتاژ ورودی:60 ولت DC
شرایط استاندارد برای کار با دستگاه:
0~40℃
20~75%RH
شرایط استاندارد برای نگهداری دستگاه
(در ارتفاع کمتر از 2000 متر):
-10 ~ 50 ℃
10 ~ 90% RH
رنگ محصول:قرمز و خاکستری
ابعاد:
فرستنده : 74mm x 68mm x 28mm
گیرنده : 208mm x 47mm x 33mm
وزن: فرستنده : 150 گرم ،گیرنده : 130 گرم
